本設備是本公司開發的一款對接市面上不同品牌的攝像機上墻解碼器拼控大屏的一款V2V視聯網一體化綜合管理平臺服務器；該設備可以解碼器10萬個攝像機一下能實現超大容量的解碼器管理上大屏；
同時本設備支持本地電腦或者本地HDMI信號或者機頂盒，或者會議系統或者外網遠程設備接入大屏；支持公安視頻聯網；兼容市面全部攝像機的接入，�？担淮笕A；宇視，天地偉業；英飛拓；三星；雄邁；中維等等支持100000路以上的H265攝像機同時上墻解碼；同時對大屏進行拼接64畫面分割管理 一臺設備完成整個項目所有功能；適合做拼接大屏項目適合做聯網村村通項目；適合做公安派出所；跟 公安局指揮中心用；適合大型機場；跟學校；商業樓調度視頻會議一體化項目用；
采用最新的安防專用編解碼芯片，敏捷安防專為H.265標準及4K超高清編解碼而設計，產品采用嵌入式LINUX架構，保障系統的穩定運行，、超高清、無差別混插模塊設計、可視化顯示控制技術而開發的專業視頻圖像處理產品；采用FPGA硬件圖形并行處理技術、先進的背板交換運算芯片，使系統無論是在處理速度、專業顯示控制上都具有強大的優勢；每張卡可同時處理多達1000路全高清信號實時處理，支持多組大屏幕不同分辨率顯示，可以在大型、超大型數字安防監控系統中實現解碼、編碼、拼接、分割、畫中畫、漫游等功能，全面滿足不同項目要求。產品廣泛應用于大型會議室、監控中心、指揮中心、調度中心、金融證券信息顯示系統、政府企業多媒體視頻會議顯示系統、媒體廣告、展覽展示等領域
嵌入式Linux一體機，30*24小時穩定運行
工程商機型支持視頻質量診斷功能
支持SAS擴展口
配合視頻編碼器支持PC信號采集上墻
支持綁定模式及1000M碼流轉發和384M本地存儲
支持雙機熱備和N+M備份（工程商型號獨有）
支持本級20個堆疊和上下5級級聯部署
支持光柵、在線/離線GIS等多種地圖模式
支持ONVIF、GB/T28181標準協議的設備接入
支持IVS-B/PC等智能設備接入
支持前液晶板系統服務狀態顯示和系統基本參數設置
支持二次開發，提供平臺SDK開發包
支持每個屏64畫面分割，16個屏同上顯示1024個圖像

二、設備結構：
（1）采用全鋁標準機箱，結構上大氣美觀可靠，散熱性結構化好。
（2）采取模塊化結構設計，一臺設備可根據客戶需求由多模塊裝配而成。
（3）具備16路HDMI2.0輸出、8路HDMI輸入、16路音頻輸入、16路音頻輸出。
（4）標準工業式機箱，1U機箱可裝配2個模塊，2U機箱最多6個模塊，4U機箱最多12個模塊，8U可實現24模塊，根據客戶的需求，可定制12U、16U等更大機型插入更多模塊，且多機可級聯。
（5）每臺機箱配備有USB、RS485等標準接口。
三、單模塊功能：
（1）解碼：
◆支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0、MPEG4 SP L0~L3/ASPL0-L5、MJPEG、JPEG Baseline解碼。
◆支持4路4K；16路1080P；32路720P；64路D1視頻解碼。
◆支持4K、1200W.500W、300W、200W、130W等標準視頻解碼。
◆支持PAL/NTSL等標準格式。
◆支持標準ONVIF接入。
◆支持RTSP直接視頻取流。
◆支持視頻文件播放。
（2）編碼：
◆支持HDMI信號接入。
◆支持輸入信號H.264 Baseline、Main、High Profile Level5.1標準編碼。
◆支持MJPEG、JPEG Baseline編碼。
◆支持編碼1080P、720P等分辯率。
◆支持編碼時分辨率可調、幀率可調。
◆支持編碼后視頻流加密。
（5）網絡：
◆帶2個10/100/1000Mbps自適應網口，其中一個網口連接網絡實現信號輸入，一個網口實現模塊間數據通訊。
四、設備功能：
設備在裝配多模塊后，具備多個模塊的全部功能迭加后實現4K.1200W、800W、500W、200W.視頻編碼；解碼同時支持對接報警設備；對接數字語音設備支持本地與遠程升級，另外還增加以下幾個功能：大型多路高清監控攝像機的接入與高清會議攝像機；高清投影機；高清DVD；數字高清展臺；電腦大屏各種視頻畫面實現畫面同步拼接.分割.畫中畫漫游.疊加.
1、輸出：
◆拼接：實現多模塊輸出口的拼接，1U機型最大4屏拼接，2U機型最大12屏拼接，4U機型最大24屏拼接，8U機箱最大48屏拼接、12U最大82屏拼接、16U機箱最大110屏拼接�？啥鄼C(jī)級聯，由多臺機實現更多大型、超大型拼接；可實現屏形非標準長寬比隨意拼接，操作界面虛擬現場擺放。
◆分割：可實現最大110屏分割，可自定義非標準長寬比異形分割。
◆畫中畫漫游：可實現單機多口、多機多口間隨意開窗實現畫中畫、漫游功能，開窗口尺寸隨意設置。
2、操作控制：
◆系統自帶UI，實現鼠標接入后HDMI1口直接在視頻上疊加操作界面，直觀簡便操作設備。
◆支持網絡鍵盤直接操作控制全部功能。
◆支持跨平臺圖形化界面瀏覽器（支持IE/CHROM/360瀏覽器/QQ瀏覽器/Firefox等瀏覽器） 控制。
◆支持客戶端控制、支持我公司平臺軟件控制。
4、報警：
◆支持RS485擴展接入報警設備，支持單機8092路報警輸入輸出管理。
◆支持報警聯動。
◆支持平臺聯動。
5、特色功能：
◆支持模式設置、模式自動或手動切換調用。
◆支持視頻源按時間段、時間間隔的方式在單個或多個窗口上輪巡。
6、運維：
◆支持遠程/本地配置文件導入導出。
◆支持遠程/本地升級。
◆支持遠程控制。

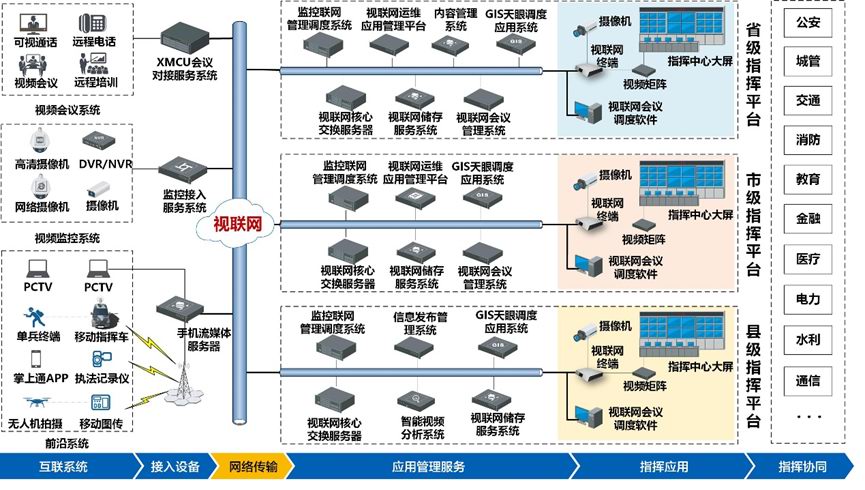

可視化指揮調度系統方案總體架構圖
